一、产品简介

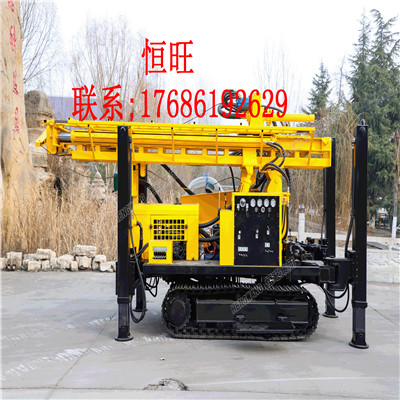

XSL3/160深(水)井钻机采用全液压控制,顶置动力头驱动钻具回转,钻进效率高。整机布局合理,采用履带或全地面底盘运输,机动性好,适应各种恶劣路况作业,广泛应用于水文水井、煤层气、浅层页岩气、地热等资源勘探开采工程,也可用于煤矿瓦斯抽采、抢险救援等场合。
二、产品特点
成熟可靠的液压顶驱动力头,承载能力大,密封效果好。间隙可调式伸缩钻桅,能够满足长套管施工要求,工作效率高。独有的液压匹配技术,系统效率高。集成可视化加减压进给系统,根据钻深可精细调节钻进压力。配置四个液压高支腿,实现钻机快速调平,不需吊装。旋开式定心器,工作时提供广阔的作业空间。
三、产品参数
|
参数项 |
单位 |
XSL3/160 |
|
|
钻进能力 |
钻深 |
m |
300(89) |
|
最大通过直径 |
mm |
254 |
|
|
给进系统 |
最大提升力 |
kn |
160 |
|
最大进给力 |
kn |
80 |
|
|
快速提升速度 |
m/min |
32 |
|
|
快速下放速度 |
m/min |
60 |
|
|
行程 |
mm |
3800(7000) |
|
|
顶驱动力头 |
最大扭矩 |
n.m |
6600/3300 |
|
最高转速 |
r/min |
95/190 |
|
|
主轴通径 |
mm |
45 |
|
|
主轴浮动行程 |
mm |
/ |
|
|
最大翘起高度 |
° |
/ |
|
|
上车发动机 |
型号 |
/ |
YUCHAI YC4A125-T30 |
|
额定功率 |
kw |
92 |
|
|
主卷扬 |
最大提升力 |
kn |
/ |
|
工具卷扬 |
最大提升力 |
kn |
15 |
|
卸扣装置 |
最大卸扣扭矩 |
n.m |
18000 |
|
夹持范围 |
mm |
定制 |
|
|
泥浆泵/渣浆泵 |
最大排量 |
l/min |
/ |
|
最大压力 |
mpa |
/ |
|
|
泡沫泵 |
最大排量 |
l/min |
35（选配） |
|
最大压力 |
mpa |
4（选配） |
|
|
底盘 |
驱动形式 |
/ |
履带底盘 |
|
发动机额定功率 |
kw |
/ |
|
|
最高行驶速度 |
Kw/h |
2.4 |
|
|
最大爬坡度 |
% |
39 |
|
|
工作尺寸 |
mm |
3.98*3.13*6.5m |
|
|
运输尺寸 |
mm |
3.98*1.8*2.4m |
|
|
整机重量 |
t |
9 |
|
